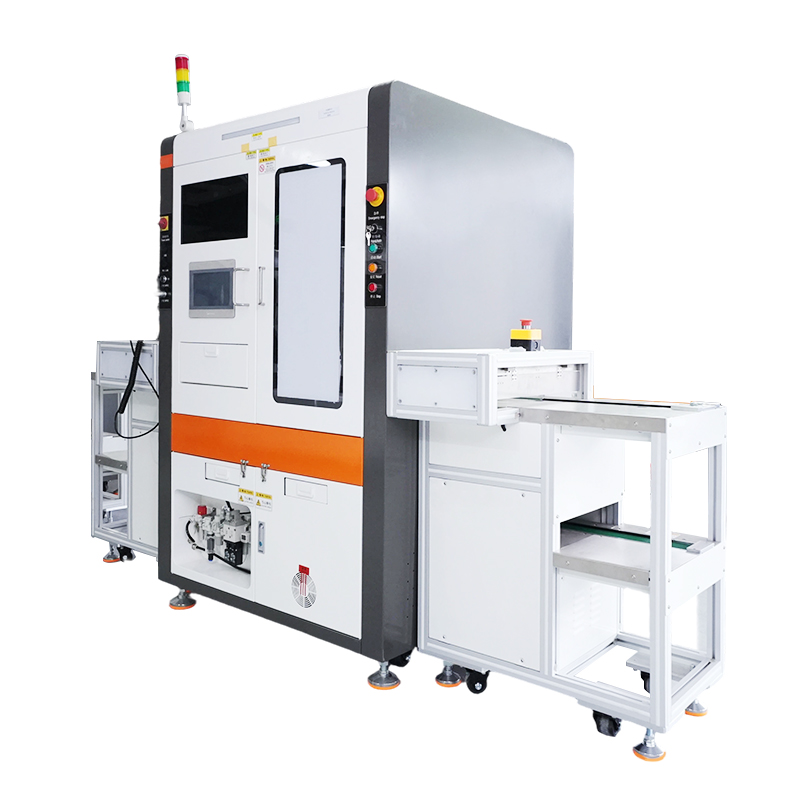

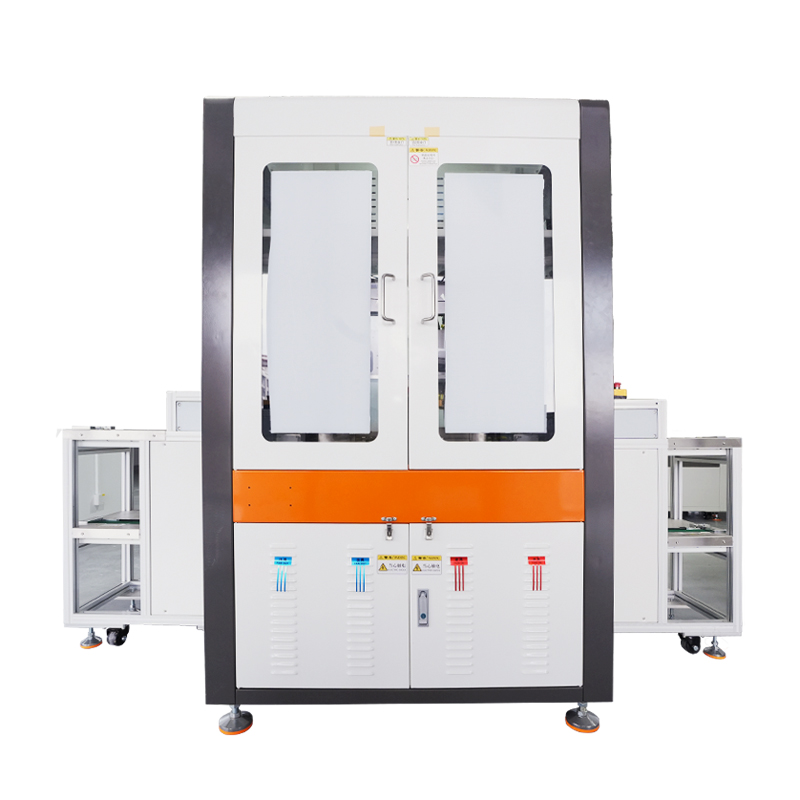

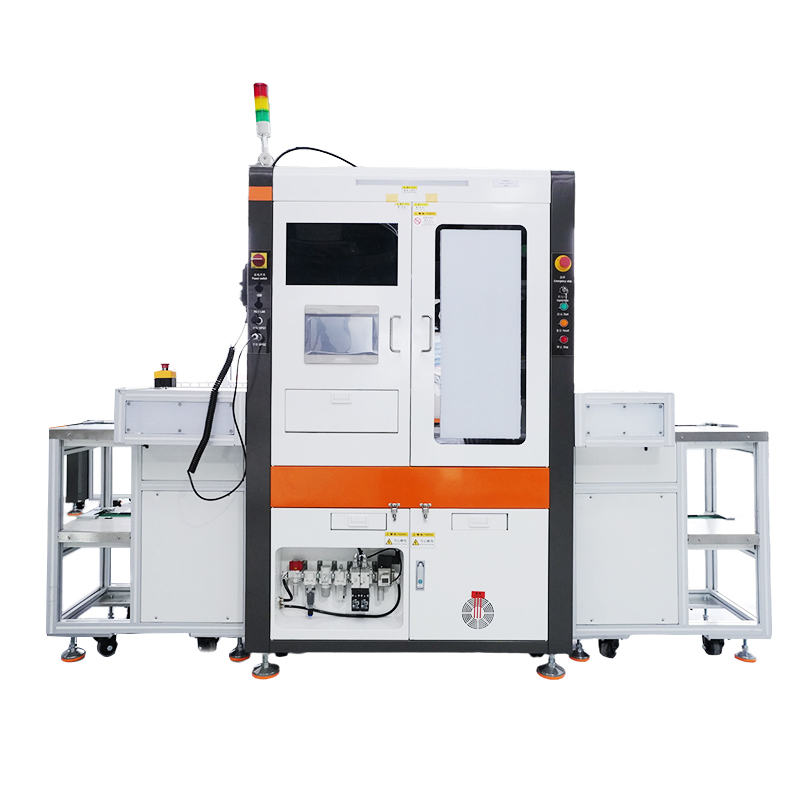

เครื่องบัดกรีบาร์ร้อนแบบสองสถานี
แพลตฟอร์มบัดกรีแบบแท่งร้อนชุดนี้มีการออกแบบโมดูลบัดกรีแบบคู่ทําให้เครื่องทั้งหมดสามารถควบคุมการเคลื่อนไหวในทิศทางของแกน X, Y, Z ด้วยความแม่นยําในการเคลื่อนไหวสูงผ่านเซอร์โวมอเตอร์และลีดสกรูที่มีความแม่นยํา ในขณะเดียวกันก็อาศัยระบบควบคุมพลังงานเพื่อให้มั่นใจถึงเสถียรภาพในการบัดกรีสูง สามารถบัดกรี PCB พื้นที่กว้างในการทํางานครั้งเดียวและสามารถบัดกรีผลิตภัณฑ์หลายรายการพร้อมกันได้จึงมีประสิทธิภาพการบัดกรีที่สูงขึ้น
สเปค ผลิตภัณฑ์
|
รายการ
|
พารามิเตอร์
|
|---|---|
|
ความสามารถในการทําซ้ํา
|
±0.02 มม.
|
|
การควบคุมอุณหภูมิ
|
±5 องศาเซลเซียส
|
|
กําลังของอุปกรณ์
|
25 กิโลวัตต์
|
|
แรงดันอากาศ
|
0.5-0.7 เมกะปาสคาล
|
|
แรงดันไฟฟ้า
|
220V 50 เฮิร์ต
|
|
ประสิทธิผลของอุปกรณ์โดยรวม (OEE)
|
>85%
|
|
ผลตอบแทนผ่านครั้งแรก (FPY)
|
>98%
|
|
น้ําหนักอุปกรณ์
|
800 กิโลกรัม
|
|
การควบคุมอุณหภูมิ
|
±5 องศาเซลเซียส
|
|
ความแม่นยําของจังหวะการบัดกรี
|
±0.01 มม
|
|
ช่วงการบัดกรี
|
≤230 มม
|
|
การบัดกรี CT
|
15 วินาที
|
|
ความแม่นยําของแรงดันบัดกรี
|
±0.5 กก.
|
สินค้า
การเคลื่อนไหวและการวางตําแหน่งที่มีความแม่นยําสูง
ขับเคลื่อนด้วยโมดูลเซอร์โว สามารถบรรลุความแม่นยําสูงและการวางตําแหน่งที่แม่นยําพร้อมความสามารถในการทําซ้ําได้สูงถึง ±0.02 มม.
ความสามารถในการบัดกรีและประสิทธิภาพ
ด้วยโหมดการบัดกรีแบบซิงโครนัสแบบสองหัวประสิทธิภาพอาจเพิ่มขึ้นเป็นสองเท่า นอกจากนี้ยังสามารถบัดกรีส่วนประกอบขนาดเล็ก (เช่น แผงป้องกัน อุปกรณ์ที่มีความแม่นยํา) และการบัดกรีหลายชิ้นเป็นชุดในการดําเนินการครั้งเดียว
การควบคุมอุณหภูมิอัจฉริยะ
นอกจากนี้ยังรวมเทอร์โมคัปเปิลสําหรับการตรวจสอบอุณหภูมิและข้อเสนอแนะ เพื่อสร้างระบบควบคุมวงปิดเพื่อเพิ่มเสถียรภาพในการบัดกรี และด้วยฟังก์ชันการบัดกรีแบบพัลส์คู่ อุณหภูมิ ระยะเวลา และอุณหภูมิที่เพิ่มขึ้นของทั้งพัลส์แรกและพัลส์ที่สองสามารถตั้งค่าได้อย่างอิสระ นอกจากนี้ยังมีการตรวจสอบอุณหภูมิและอินเทอร์เฟซการแสดงผล LED แบบเรียลไทม์เพื่อแสดงเส้นโค้งอุณหภูมิระหว่างการบัดกรี
ระบบอัตโนมัติและความสามารถในการปรับขนาด
รองรับการควบคุมการเคลื่อนที่ในแนวตั้งของหัวบัดกรีและการปรับการไหลเวียนของอากาศเย็นสําหรับหัวทําความร้อน นอกจากนี้ยังสามารถจัดเก็บพารามิเตอร์การบัดกรีได้ถึง 20 ชุด อํานวยความสะดวกในการเปลี่ยนผลิตภัณฑ์และรองรับการรวมเข้ากับสายการผลิตอัตโนมัติ
